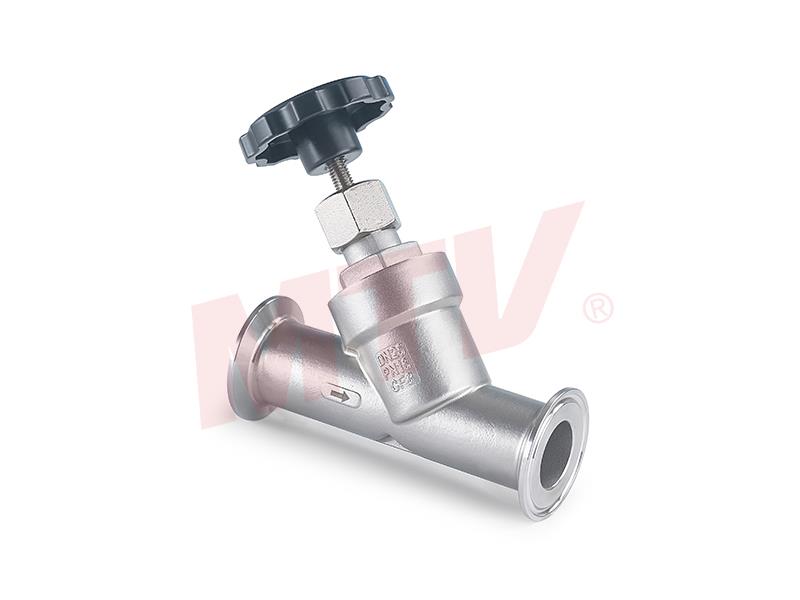

109係列 快裝式手動角座閥

技術參數

接口公稱直徑：DN8-DN100(1/4"-4")

連接方式：螺紋、焊接、快裝、法蘭，其他方式定製谘詢。

閥體：CF8，CF8M，SS316L，2205

閥座密封：PTFE，RPTFE，PEEK

閥杆密封：PTFE，FKM，RPTFE

公稱壓力（工作壓力）：0-16bar (0-232Psi)，真空低至-0.9bar選裝。

外界溫度（環境）：-10°C-  80°C

適用介質：水、中性氣體或液體、酒精、油、燃料、蒸汽、有機溶劑、酸堿溶液等。

介質溫度：-10°C-  180°C(PTFE常溫型)

                  25°C- 220°C(RPTFE高溫型)

最大粘度：600cst(mm²/s)

閥門泄漏等級：DIN EN 12266 A級

特點

◎結構緊湊，流通能力高；

◎調試簡單快捷；

◎具有良好的調節特性；

◎在任何位置可安裝（向上，平放或傾斜）；

◎采用下密封結果，易清洗，減少殘留；

◎閥芯處可增加流量調節錐，可實現手動流量調節。
