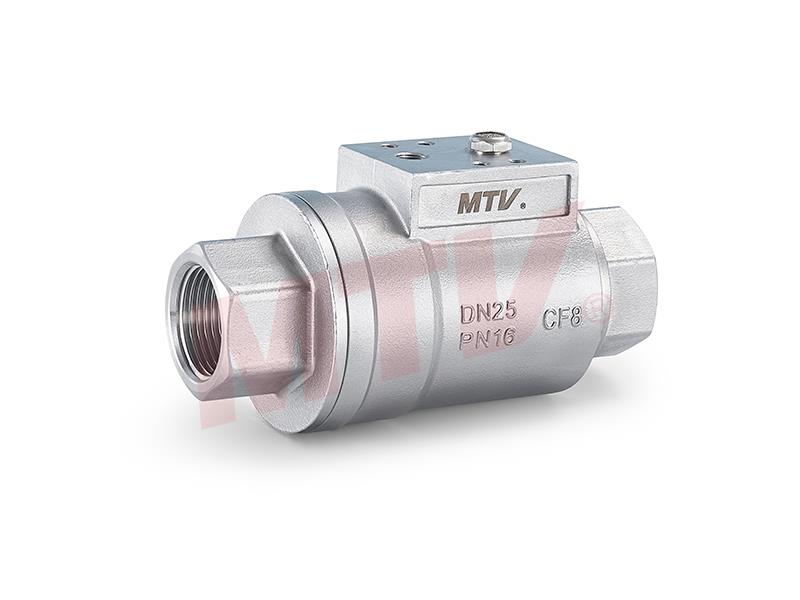

601係列 螺紋式氣動同軸閥

技術參數：

公稱壓力 （工作壓力）：0-16 bar (0-232 Psi)
控製壓力：3-8 bar (43.5-116 Psi)
控製介質：潔淨的壓縮空氣，中性氣體≤60℃
閥體：CF8, CF8M
閥座密封：氟橡膠 (FKM)，三元乙丙 (EPDM)

適用介質：FKM適用於除蒸汽以外的大多數介質，

EPDM適用於熱水和蒸汽，但不適用於油脂、燃料等
外界溫度(環境)：-10℃ to 80℃
介質溫度：-20℃ to 150℃ (FKM), -20℃ to 130℃ (EPDM)
控製類型：單作用常閉、常開，雙作用常閉，雙作用自由態

連接方式：螺紋 (BSP/BSP/NPT)
泄露等級：DIN EN 12266 Class A

工作原理：

壓縮空氣迫使活塞往複運動，達到閥門的開啟與關閉。

介質壓力作用在閥座上，活塞幾乎不受阻力幹擾，

所以閥門可快速開或關。經改進的閥內結構，

使介質流態更好，壓損更小。

特點：

◎體積小，外觀美，壽命長：采用不鏽鋼閥體，外觀高檔，耐腐蝕。

活塞與密封合二為一，簡單可靠，特有結構保證軸向密封不受側向

力和偏心負載，密封壽命更長。可任意方向安裝。

◎速度快，壓損小：閥體內介質流態更好，由於介質壓力作用在閥座

上活塞幾乎不受阻力幹擾，所以開關速度快，壓損小。

◎耐真空：密封性能極佳，可用於真空管路

◎防堵塞：非常適合有顆粒、粘稠易凝結的介質控製

◎免維護：由於隻有一個移動部件(活塞杆)，沒有傳統閥門中視杆

與執行器間的填料密封組件，以及額外的驅動執行器，

所以同軸閥不需要額外維護

應用範圍：

機床冷卻與潤滑，石油開采與處理，製氣設備，粉末冶金，

高壓清洗機，壓力注漿，吹瓶機，排汙設備，發泡設備，高

壓檢測設備，層流冷卻，真空設備
